產品簡介：
『公稱通徑』：25~1000
『伸縮量』：150~450
『外徑』：32~1020
『應用范圍』：包括但不限于城鎮供暖、冶金、礦山、發電、石油化工、建筑等行業。
注油式無推力補償器，填料式補償器，注油式補償器，注油式直流介質無推力補償器，可廣泛適用于化工、石油、熱電、冶金、城市集中供熱采 暖等管網中，地溝和高架設的管道。同時，便于管路設計，便于安裝施工，且節省大批資金。（僅固定支架一項節約60％）
注油式無推力補償器通過其獨特的設計和結構，實現了無需軸向位移即可穩定運行，這一特點保證了補償器的長期可靠運行，減少了維護和更換的頻率，從而節省了大量的維護成本。此外，該補償器在設計上巧妙地利用了帕斯卡理論，通過一個密閉的環形氣室，使得在工作壓力下，補償器的伸縮管與固定端之間的推力相互抵消，這樣在設計支架時只需考慮補償器壓緊填料的摩擦力，而無需考慮由工作介質壓力引起的對固定支架的推力，從而大大減少了固定支架的負載，節省了支架材料和安裝施工的人力物力。

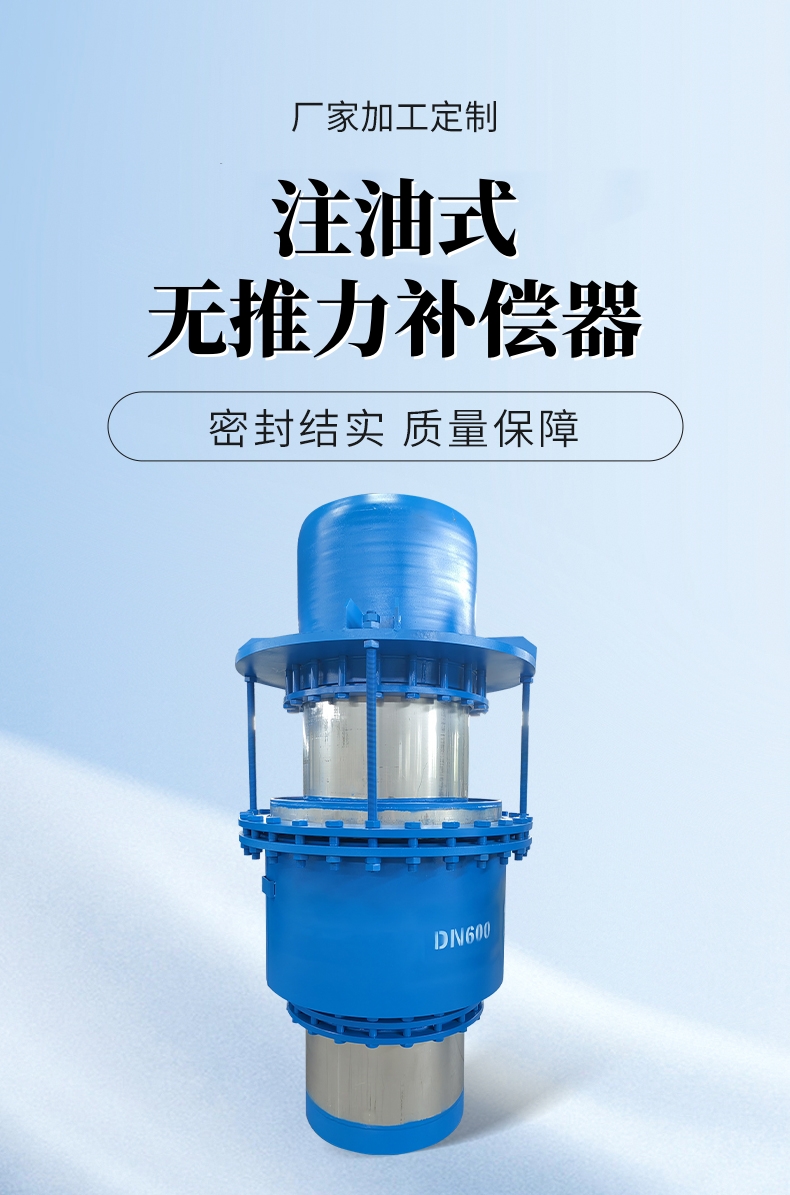

注油式介質無推力補償器 型號ZTWB，通稱 無推力補償器。
該無推力補償器，是利用流體力學中的帕斯卡理論，在設計結構上巧妙利用一個密閉環形汽室，這個汽室分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管恒橫截面相等，補償工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮補償器壓緊填料的摩擦力。
| 公稱直徑Nominal Diameter | 伸縮量Compensation △Lmax | 外徑External Diameter D | GSXW型 | |
| 很大直徑Max Diameter D | 安裝長度Installation Length | |||
| 25 | 150 | 32 | 116 | 1250 |
| 32 | 150 | 28 | 124 | 1250 |
| 40 | 150 | 45 | 136 | 1250 |
| 50 | 200 | 57 | 150 | 1420 |
| 65 | 200 | 73 | 172 | 1420 |
| 70 | 200 | 76 | 178 | 1420 |
| 80 | 200 | 89 | 194 | 1420 |
| 100 | 250 | 108 | 24 | 1550 |
| 125 | 250 | 133 | 274 | 1580 |
| 150 | 250 | 159 | 310 | 1580 |
| 200 | 250 | 219 | 390 | 1650 |
| 250 | 300 | 273 | 466 | 1910 |
| 300 | 300 | 325 | 558 | 1910 |
| 350 | 300 | 377 | 628 | 1920 |
| 400 | 350 | 426 | 708 | 2090 |
| 500 | 400 | 530 | 856 | 2410 |
| 600 | 400 | 630 | 996 | 2420 |
| 700 | 400 | 720 | 134 | 2420 |
| 800 | 450 | 820 | 1282 | 2630 |
| 900 | 450 | 920 | 1415 | 2630 |
| 1000 | 450 | 1020 | 1560 | 2650 |
